От того, насколько качественно работает вакуумный насос, будет зависеть работоспособность всей вакуумной установки. Чем меньше среда, проходящая через установку, содержит загрязнений, тем дольше и стабильнее будет выполняться основная функция насосного оборудования – создание и поддержание необходимого давления в системе с целью организации требуемой вакуумной среды.
Для того, чтобы очищать проходящую через насос среду от пыли и различных загрязнений, рекомендуется установить на входе насоса специальный вакуумный фильтр. Существует несколько основных категорий таких фильтрующих элементов.
Содержание:
Форвакуумные фильтры
Это изделия, которые не допускают попадания масляных паров в рабочую камеру, после того, как они выходят из впускного отверстия насосного оборудования. Как правило, при этом обеспечивается пониженное давление, которое не превышает 0,1 торр.
Форвакуумный фильтр не позволяет допускать загрязнения масс-спектрометров, электронных датчиков и прочих чувствительных элементов. Это означает более стабильную работу системы без риска того, что нужные датчики в критический момент перестанут справляться со своей функцией. Форвакуумные фильтры успешно захватывают, а в некоторых случаях даже поглощают масляные молекулы, содержащиеся в паре.

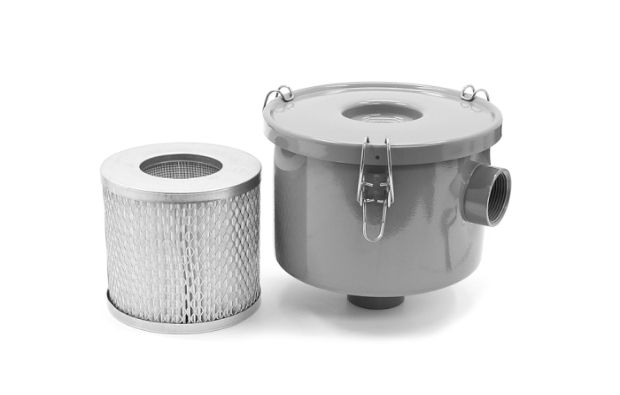

Форвакуумные фильтры
Как правило, в таких моделях применяется специальное молекулярное сито и активированный оксид алюминия. Первый элемент представляет собой сферы или гранулы (в зависимости от конкретной модели). Активированный оксид отличается сферической формой и диаметром порядка 0,635 см. Устройства такого принципа действия широко используются в разных промышленных отраслях.
Ловушки
Фильтры для вакуумного насоса этого типа представляют собой полые емкости или контейнеры, которые позволяют улавливать твердые частицы (например, пыль), поступающие из самой вакуумной системы. Как правило, такая необходимость возникает при первичной откачке, когда проходящие газовые среды отличаются повышенными показателями пропускной способности.
Дело в том, что на начальном этапе движения молекулы газа могут быть турбулентными, то есть намного проще переносят с собой молекулы пыли и других загрязнений. Благодаря ловушкам направление потока газовой среды меняется, а захваченные газом частицы загрязнений выпадают из общего потока и остаются в самой ловушке.
Ловушки
Также существуют:
- Пылевые ловушки. Применяются для низкого и высокого уровня загрязнения;
- Конденсирующие ловушки. Чаще используются для малогабаритных вакуумных систем.
Кроме этого фильтры бывают жидкостными, масляными, воздушными и прочих типов.
Воздушный фильтр для вакуумного насоса
Такой фильтр для вакуумного насоса обладает классическим резьбовым соединением, благодаря чему вакуумный уловитель легко устанавливается на крышку насоса. Картридж легко снимается, поэтому по мере необходимости очень удобно производить его чистку. Некоторые модели оснащены прозрачным корпусом, благодаря чему можно легко определить уровень загрязнения элемента. Все элементы изготовлены из ударопрочных материалов.
Стандартный картридж представляет собой профилированную сетку из нержавеющей стали. Доступная степень фильтрации таких моделей составляет 60 мкм. Однако есть и более мощные фильтры этого, чьи показатели фильтрации могут доходить до 300 мкм. Расход такого фильтра зависит от конкретной модели и может составлять 5-300 м3/ч.

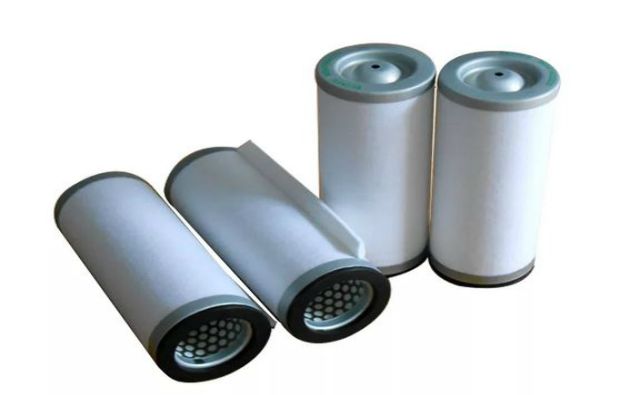

Воздушный фильтр для вакуумного насоса
Если контейнер фильтра изготовлен из пластика, то допустимая температура проходящей среды не должна превышать 50 °C. Модели, оборудованные алюминиевыми контейнерами, могут выдерживать до 90 °C.
Масляный фильтр
Устройства этого типа прекрасно справляются с непроницаемой пылью и другими классическими загрязнениями. Уровень картриджа такого вакуумного фильтра очень высок. Как правило, это приводит к снижению всасывающей способности самого насосного оборудования. Однако если речь идет о масляных фильтрах, то это проблема была решена. Сам фильтрующий элемент представляет собой масляную ванну, в которой задерживают мелкодисперсные примеси. При автономной работе такого устройства не меняется производительность насоса.
Внутри масляной ванны (или чаши) расположено сразу несколько картриджей, которые обычно изготавливаются из стальной ваты. Один из них является фиксированным, а второй по необходимости можно снимать и промывать.
Масляный фильтр
